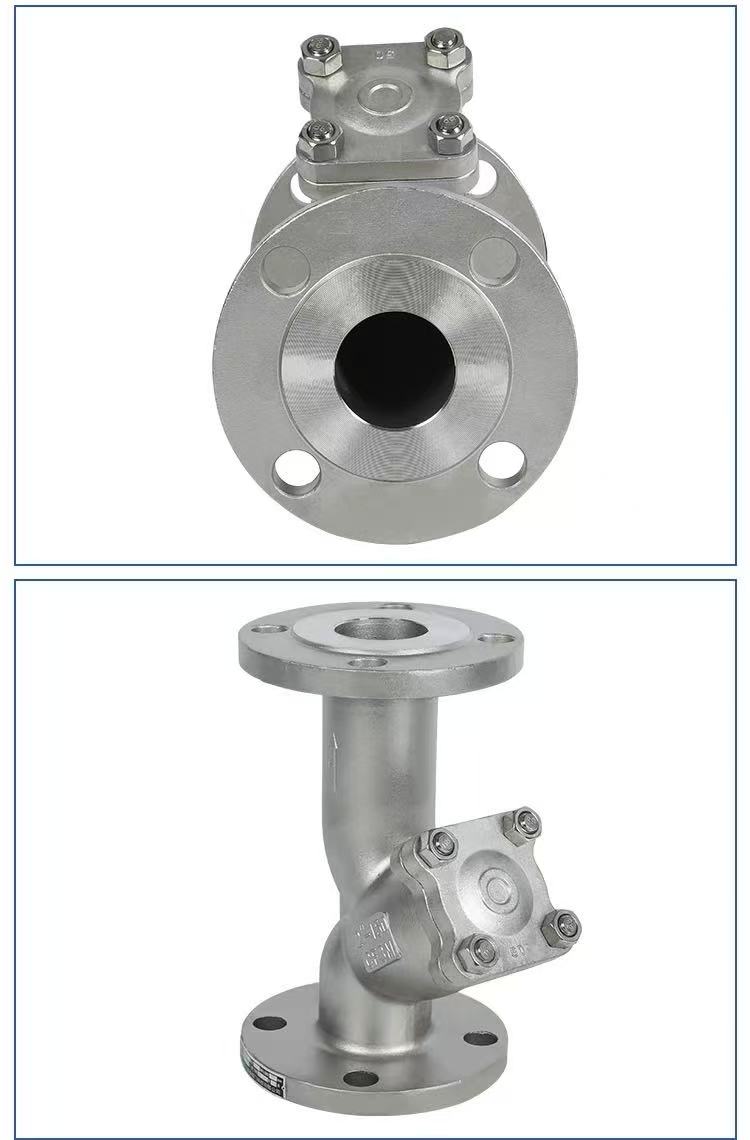

Filtro tipo Y de brida estándar americano

Principio de funcionamento

O filtro tipo Y de brida estándar estadounidense integrado da fábrica de Shenchi funciona co principio de interceptación da pantalla de filtro. O medio entra na carcasa dende o extremo de entrada e flúe a través da pantalla do filtro dentro da estrutura en forma de Y. As impurezas sólidas están bloqueadas dentro da pantalla do filtro, mentres que o medio limpo pasa e sae polo extremo de saída. A área total da pantalla do filtro é 3-4 veces a área da sección transversal do tubo, o que resulta en baixa resistencia e fluxo rápido. Para drenar, desenrosque o tapón inferior ou retire a tapa da brida, saque a pantalla do filtro, límpaa e, a continuación, reinstale. O corpo principal está feito de materiais WCB, SUS304 (CF8) ou SUS316L (CF3M), utilizando un proceso de fundición integrado, o que resulta nunha carcasa sen costuras e unha resistencia á presión fiable. Os produtos Shenchi son axeitados para a filtración de impurezas en canalizacións utilizadas nas industrias de petróleo, química e tratamento de auga.

Parámetros do produto

Nome do produto: Filtro tipo Y de brida estándar americano	Especificacións: (1/8"-4") DN6-DN100Especificacións: (1/8"-4") DN6-DN100
Presión nominal: PN16	Material do corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Estándares: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20 ℃ ~ + 150 ℃ (normal), ata + 350 ℃ (tipo de alta temperatura), ata -196 ℃ (tipo de baixa temperatura)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, temperatura baixa, temperatura media, temperatura normal
Método de operación: manual	Selos: EPDM, PPL
Método de conexión: conexión de brida	Aplicacións: auga, aire, gas, aceite, líquidos, etc.
Orixe: China	Mostra: mostras dispoñibles

Puntos clave para a instalación

Confirmación da dirección, aliñación e aperta das bridas, e apoio e protección da canalización.

Ao instalar os filtros tipo Y de brida estándar estadounidense de Shenchi, preste atención a tres puntos clave: En primeiro lugar, confirme a dirección do fluxo. A frecha do corpo da chave debe estar aliñada coa dirección do fluxo medio e a pantalla do filtro debe instalarse cara abaixo para facilitar a sedimentación de impurezas. En segundo lugar, asegúrese de axustar e axustar a brida. As caras das bridas deben ser paralelas e concéntricas, a xunta centrada e os parafusos axustados en diagonal por etapas para evitar a deformación da carcasa. En terceiro lugar, proporcionar apoio á canalización e protección previa ao filtro. O filtro non debe soportar o peso da canalización; a canalización debe ser purgada antes da instalación para eliminar as partículas grandes. Shenchi ofrece instrucións de instalación detalladas, admite a personalización ODM/OEM e o tamaño da malla do filtro pódese axustar segundo sexa necesario para garantir un funcionamento estable a longo prazo do filtro.

Substancias filtradas eficazmente

Os filtros tipo Y de brida estándar ASME de Shenchi filtran principalmente materia sólida en suspensión nos medios de canalización. Isto inclúe: escorias de soldadura, limaduras de ferro e residuos de ferruxe da soldadura de canalizacións; area, terra, fibras de cánabo e residuos de selado que sobran da construción; partículas, cristais e sedimentos transportados polos propios medios; escamas de ferruxe e fragmentos de escamas da parede interior do envellecemento e pelado da canalización; e virutas metálicas e outras impurezas no aceite lubricante. A precisión de filtración pódese seleccionar entre 50 e 300 mallas, dependendo da limpeza requirida do medio. Fabricados en China, os filtros tipo Y de brida estándar ASME están feitos de materiais WCB, SUS304 e SUS316L, que ofrecen resistencia á corrosión e adaptabilidade a varios medios.

Substancias non aptas para a filtración

Os filtros tipo Y de brida ASME B de Shenchi non son axeitados para filtrar as seguintes substancias: produtos químicos disoltos no medio (como sales en salmoira, ácidos e álcalis en solucións); emulsións aceite-auga; pastas viscosas ou coloides; impurezas fibrosas brandas (que poden penetrar ou envolver a pantalla do filtro); e contaminantes gasosos en medios gasosos. Para estes medios, hai que seleccionar outros tipos de filtros. Ao vender filtros tipo Y de brida ASME B, Shenchi confirmará as características dos medios co cliente para evitar unha selección incorrecta. Os filtros tipo Y de brida ASME B con listas de prezos inclúen pautas de selección detalladas.
