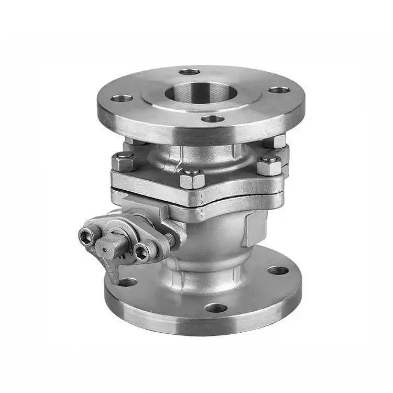

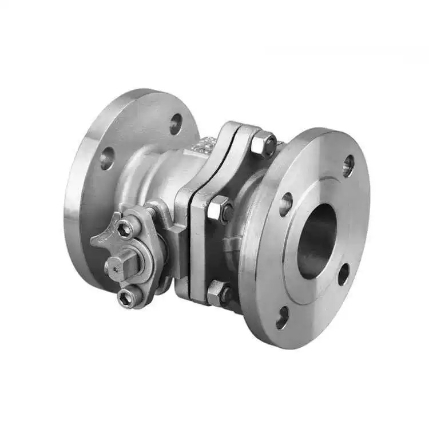

Válvula de bola con brida estándar americano

Principio de funcionamento

O fluxo de medios contrólase xirando a bola 90°.

No centro da bola sitúase un orificio pasante co mesmo diámetro que o tubo. Cando o mango ou o actuador xira a bola 90 ° ata que o orificio pasante se aliña co eixe do tubo, o medio flúe libremente sen obstáculos, a chave está totalmente aberta e a resistencia ao fluxo é case cero. Cando a bola xira outros 90 ° ata que o orificio pasante sexa perpendicular ao tubo, a superficie esférica sólida bloquea completamente o paso, a chave péchase e conséguese un peche fiable.

A válvula de bola con brida estándar americano adopta un deseño de selado bidireccional, que permite que os medios entren desde calquera dirección sen restricións de dirección do fluxo. Os selos brandos (PTFE/PPL) conseguen fugas cero, mentres que os selos duros son axeitados para altas temperaturas e altas presións. O vástago da chave presenta unha estrutura anti-explosión para garantir a seguridade e fiabilidade a alta presión. As válvulas de bola estándar de brida de Shenchi ASME están fabricadas estrictamente segundo os estándares API 608, que ofrecen un funcionamento rápido e un selado estanco, o que as converte en válvulas de peche ideais para conducións estándar ASME nas industrias de petróleo, química e gas natural.

Parámetros do produto

Nome do produto: válvula de bola con brida estándar americano	Especificacións: (1/8"-4") DN6-DN100
Presión nominal: PN16	Material do corpo: WCB, SUS304 (CF8), SUS316L (CF3M) Material do corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Estándares: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20℃ ~ +150℃ (normal), ata +350℃ (alta temperatura), ata -196℃ (baixa temperatura)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, temperatura baixa, temperatura media, temperatura normal
Método de operación: Manua	Selos: EPDM, PPL
Método de conexión: conexión de brida	Aplicacións: auga, aire, gas, aceite, líquidos, etc.
Orixe: China Orixe: China Orixe: China Orixe: China	Mostra: mostras dispoñibles

Estrutura básica e aspectos destacados do deseño

As válvulas de bola con bridas estándar americano de alta calidade de Shenchi presentan unha estrutura básica que comprende o corpo da válvula, a bola, o vástago e os selos do asento. A bola pode ser un deseño de bola flotante (DN50 e inferior) ou un deseño de bola fixa (DN50 e superior). O orificio pasante da bola coincide co diámetro interior do tubo, o que resulta nunha resistencia ao fluxo case nula cando está totalmente aberta. Unha estrutura anti-explosión do vástago evita que o vástago saia voando a alta presión. Un dispositivo antiestático garante a condutividade entre a bola e o vástago, evitando a acumulación de electricidade estática. Para as válvulas de bola de brida ASME con presupostos dispoñibles, Shenchi ofrece táboas detalladas de parámetros técnicos para facilitar a selección precisa do modelo e o cálculo do orzamento para os clientes.
