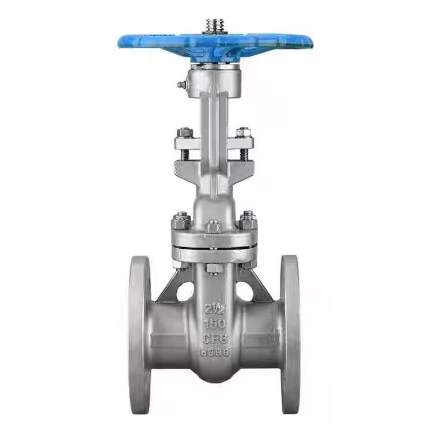

Válvula de compuerta con brida de vástago ascendente American Standard

Principio de funcionamento da válvula de compuerta con bridas de vástago ascendente ASME

Cando o operador xira o volante, o volante fai xirar o vástago da válvula. A rosca trapezoidal no extremo superior do vástago da chave engancha coa porca do vástago da chave, convertendo o movemento de rotación en movemento lineal axial. Dado que o vástago da válvula e a porta están conectados, o vástago da chave levará a porta a subir ou baixar xuntos.

Para abrir a chave, xire o volante no sentido antihorario. O vástago da chave impulsa a porta para moverse cara arriba nun movemento lineal, facendo que a porta se desenganche do asento da chave. Cando a porta se eleva a unha altura igual ao dobre do diámetro nominal da válvula, o paso do fluído está completamente libre e a válvula está en posición totalmente aberta. Durante o funcionamento, o volante normalmente xira ata a posición na que non se pode xirar máis, e despois vírase media volta ata unha volta para acadar a posición totalmente aberta, evitando que o vástago da válvula se bloquee debido aos cambios de temperatura.

Para pechar a válvula, xire o volante no sentido horario. O vástago da válvula fai que a porta se mova cara abaixo nun movemento lineal, facendo que a porta presione contra o asento da válvula. O par aplicado polo volante xera unha forza de selado forzada e a presión do medio na canalización tamén presiona a porta contra o outro asento da válvula, formando un efecto de autoselado. Esta acción dual garante cero fugas cando está pechado.

A característica principal dunha válvula de compuerta de vástago ascendente é que o vástago da chave sobe e baixa de forma sincronizada coa compuerta. Os operadores poden determinar visualmente o estado aberto/pechado da válvula observando a lonxitude do vástago da válvula que se estende máis aló da tapa da chave; canto máis se estende o vástago, máis ampla estará aberta a válvula; cando o vástago está totalmente retraído, a chave está pechada.

É especialmente importante ter en conta que as válvulas de compuerta de vástago ascendente ASME (estándar americano) só se poden usar en posicións totalmente abertas ou totalmente pechadas e non se poden usar como válvulas de control. Se se deixa nunha posición parcialmente aberta durante un período prolongado, o medio fluído a alta velocidade erosionará as superficies de selado, causando desgaste na porta e no asento, o que finalmente provocará fugas da válvula. Ademais, o medio pode fluír desde calquera lado da válvula de compuerta en calquera dirección, eliminando a necesidade de considerar a dirección do fluxo durante a instalación e facilitando o deseño do sitio.

Parámetros do produto

Resistencia a alta temperatura e alta presión

As válvulas de compuerta con bridas de vástago ascendente estándar de Shenchi ASME teñen dúas vantaxes básicas de rendemento: resistencia a altas temperaturas e resistencia a alta presión. O material WCB pode soportar temperaturas de ata 425 ℃, mentres que o aceiro inoxidable é axeitado para un rango de temperatura máis amplo. Clasificación de presión clase 150, a presión de funcionamento alcanza 1,9 MPa a temperatura ambiente, superando o estándar PN16. Os selos están dispoñibles en tipos PPL resistentes a altas temperaturas ou EPDM resistentes á auga. Feito en China, Shenchi implementa un control de calidade integral desde as materias primas ata os produtos acabados, garantindo un funcionamento estable a longo prazo en condicións de alta temperatura e alta presión.

Rendemento fiable de alta presión que supera os estándares da clase 150

A válvula de compuerta de brida de vástago ascendente estándar ASME B16.10 de Shenchi posúe unha resistencia fiable a alta presión. A conexión da brida cumpre coas normas ASME B16.10, con parafusos axustados uniformemente e distribución uniforme da presión nas xuntas. A clasificación Clase 150 ofrece unha presión de traballo de 1,9 MPa a temperatura ambiente, cunha ampla marxe de presión medida. O grosor da parede do corpo da válvula está deseñado segundo as normas ASME, superando as normas nacionais para mellorar a seguridade. Shenchi ofrece válvulas de compuerta con brida de vástago ascendente estándar ASME con desconto; As compras a granel teñen descontos e garanten un funcionamento estable a longo prazo en condicións de alta presión.

Adquisición directa de fábrica e soporte de personalización OEM

Shenchi, como provedor de válvulas de compuerta de brida de vástago ascendente ASME (American Standard), ofrece servizos de fabricación de mostras. Ofrecemos válvulas de compuerta con brida de vástago ascendente ASME con desconto a prezos de fábrica transparentes, eliminando as recargas dos intermediarios. Apoiamos a personalización de ODM e OEM; materiais, diámetros, estándares de brida e métodos de operación pódense axustar ás súas necesidades. As nosas válvulas de compuerta de vástago ascendente ASME son fáciles de manter, cunha estrutura sinxela e baixos custos de mantemento. Feitas en China, as válvulas de compuerta de brida de vástago ascendente Shenchi ASME son fiables en calidade e teñen prazos de entrega estables. Os clientes globais poden contactar con Shenchi para obter parámetros técnicos detallados e as últimas cotizacións preferenciais.
