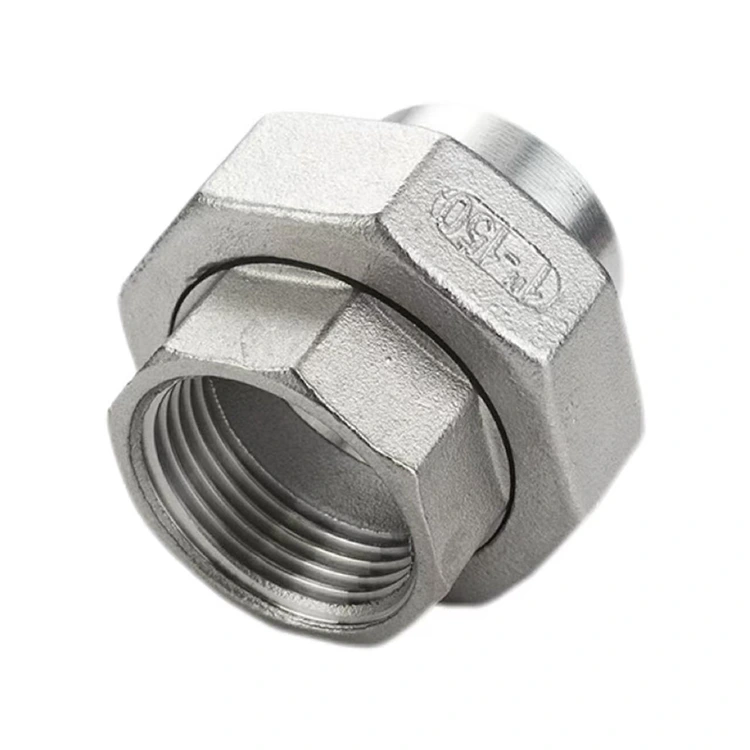

Rosca femenina x Unión de soldadura a tope

Como fabricante profesional de accesorios para tuberías en China, Shenchi presenta a Unión de rosca femenina x soldadura a tope, un conector de tubería composto que integra perfectamente un extremo roscado feminino cun extremo de soldadura a tope nunha única unidade.

Como accesorio de alto rendemento, a función principal da Unión Rosca Femenina x Soldadura a tope reside en facilitar a interface perfecta entre os sistemas de conexión roscada e os sistemas de canalización soldados. O extremo roscado feminino está mecanizado con precisión utilizando tecnoloxía CNC avanzada, o que garante perfís de rosca precisos e selado fiable; permite a conexión directa a dispositivos con rosca externa como válvulas, billas e instrumentación.

O extremo de soldadura a tope presenta un bisel premecanizado (chaflán) deseñado para ser fundido directamente á canalización mediante soldadura TIG (arco de argón), creando un selado permanente e a proba de fugas. Construído en aceiro inoxidable ou latón de alta calidade, esta unión está clasificada para unha presión de traballo superior a 1,6 MPa e funciona nun rango de temperatura de -20 °C a 120 °C. Utilízase amplamente en proxectos de nova construción para conectar conducións principais soldadas con derivacións roscadas, así como en proxectos de renovación para conectar sistemas soldados con equipos roscados. Coas súas capacidades de alto rendemento, ofrece unha solución sinxela pero fiable para desafíos complexos de conexión de canalizacións.

Especificacións do produto

Estrutura básica e aspectos destacados do deseño

1. Estrutura composta integrada

A Unión Shenchi Female Thread x Butt-Weld presenta un deseño innovador de estrutura composta integrada, que combina con precisión o extremo roscado feminino e o extremo de soldadura a tope nun só corpo. Isto elimina a complexidade asociada ao uso de varios adaptadores e reduce significativamente os posibles puntos de fuga. O produto fórmase mediante un proceso de forxa nun só paso, o que resulta nunha estrutura de material densa e alta resistencia mecánica.

2. Rosca interna de precisión

O extremo roscado femia está mecanizado usando equipos CNC de alta precisión; o perfil da rosca está estandarizado e o compromiso é axustado, cumprindo plenamente os estándares internacionais para as unións de rosca femia x soldadura a tope. As especificacións de rosca cobren os estándares BSPP, BSPT, NPT e métricos, garantindo a perfecta compatibilidade cunha gran variedade de accesorios e equipos para tubos con rosca macho, tanto nacionais como internacionais.

3. Deseño de extremos de soldadura a tope optimizado

O extremo de soldadura a tope presenta un bisel estándar premecanizado (chaflán), eliminando a necesidade dunha preparación secundaria no lugar durante a instalación. Cando se conecta á tubería mediante soldadura TIG, a unión de soldadura alcanza unha resistencia equivalente á do material base, creando un sistema de canalización integral e permanente. O grosor da parede do tubo optimizouse para garantir a integridade da soldadura e a facilidade de manexo.

4. Estrutura sindical intermedia

O produto incorpora unha estrutura de unión intermedia desmontable, que presenta unha conexión roscada de precisión e unha xunta de selado de alta calidade. Este deseño garante flexibilidade durante a instalación ao tempo que facilita o mantemento futuro. Para a inspección ou reparación, a canalización pódese desconectar simplemente afrouxando a unión intermedia, evitando así a necesidade de cortar ou soldar de novo as unións dos tubos. II. Configuración de compoñentes clave

A Unión Shenchi Female Thread x Butt-Weld consta dos seguintes compoñentes clave:

Corpo: Construído en aceiro inoxidable 304 de alta calidade ou latón, forxado con precisión nunha soa peza.

Porca de unión: feita de material de alta resistencia cun tratamento superficial anticorrosión; deseñado para evitar que se desprenda o fío mesmo despois de repetidas montaxes e desmontaxes.

Junta de selado: composta por caucho especial resistente ás altas temperaturas e ao envellecemento; incrustado nunha ranura empotrada para garantir o selado automático.

Extremo roscado femia: mecanizado con precisión mediante tecnoloxía CNC, con varios estándares de rosca dispoñibles para a selección.

Pautas de instalación

1. Instalación de extremos soldados

Limpar o extremo soldado e o bisel do tubo. Manter unha desviación de concentricidade inferior a 0,5 mm. Realice a soldadura de paso de raíz usando TIG (GTAW) para garantir a penetración total na raíz da soldadura; despois de completar o paso de tapa, inspeccione a soldadura para detectar porosidade ou inclusións de escoura.

2. Instalación de extremo roscado femia

Asegúrese de que a superficie da conexión do tubo roscado macho estea limpa. Atornille manualmente a conexión macho no extremo roscado femia da unión. Use unha chave para axustala ao par estándar especificado; a xunta de selado interna comprimirase automaticamente para formar un selo a proba de fugas.

3. Precaucións

Durante a instalación, evite que a calor xerada pola soldadura se transfira á zona da xunta de selado. Agarde a que a unión soldada arrefríe completamente antes de realizar calquera operación de montaxe ou desmontaxe da porca de unión.

Pautas de mantemento

Inspección periódica: cada seis meses, verifique a unión para ver si hai sinais de fuga ou fíos soltos.

Substitución da xunta: se a xunta de selado mostra signos de envellecemento ou desgaste, simplemente afloxe a porca de unión para substituíla facilmente.

Mantemento do fío: despois dun funcionamento prolongado, aplique unha pequena cantidade de lubricante anticorrosivo aos fíos.

Inspección de extremos soldados: Comprobe a soldadura por corrosión ou fendas; se se detectan problemas, realice a soldadura correctiva de inmediato.

Mantemento do sistema: cando o equipo precise desmontalo para realizar o mantemento, simplemente afloxe a porca de unión central; non é necesario cortar a tubaxe.

Por que escoller Shenchi?

1. Control de calidade estrito

Implícase un control de calidade integral durante todo o proceso, desde a obtención de materia prima ata a inspección final. Cada produto acabado pasa por unha verificación 100% dimensional e probas de fugas antes de saír da fábrica.

2. Servizos de personalización OEM/ODM

Ofrecemos servizos personalizados de roscado, embalaxe e marcado de produtos. Ofrecemos capacidades de resposta rápida para especificacións non estándar e requisitos especiais de materiais.

3. Prezos de fábrica altamente competitivos

Como provedor directo de fábrica, ofrecemos prezos con desconto e incentivos por niveis por volume.

4. Asociacións gaña-gaña a longo prazo

Buscamos activamente establecer relacións de cooperación a longo prazo con atacadista, empresas de enxeñería e contratistas de tuberías. V. Recomendacións de produtos relacionados

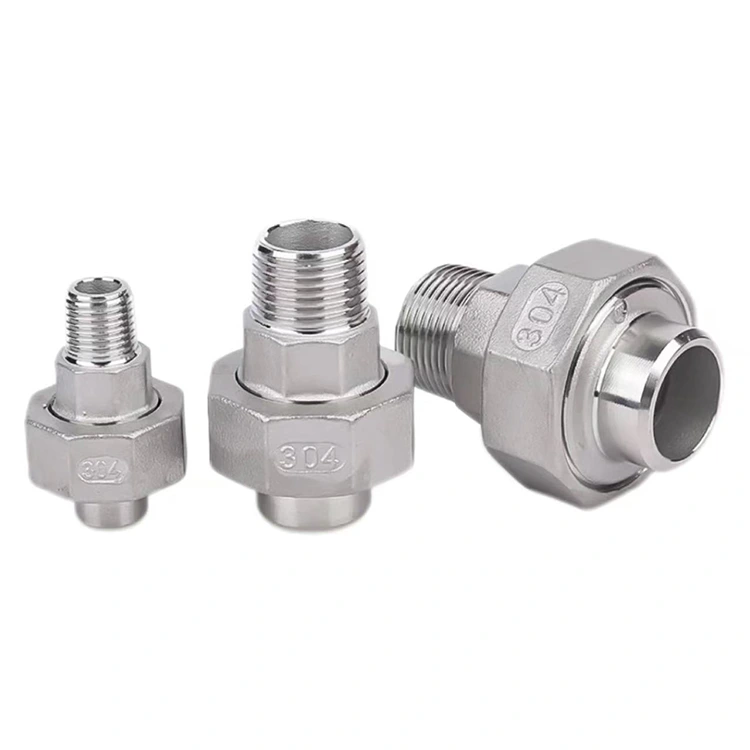

A nosa empresa tamén fabrica un produto complementario dentro da mesma serie: unha unión cunha rosca exterior nun extremo e unha conexión de soldadura a tope no outro. Un extremo utiliza unha rosca externa para conectar con accesorios roscados internamente, mentres que o outro presenta unha configuración de soldadura a tope. Estes dous produtos compleméntanse á perfección, abordando de forma integral os requisitos de conexión en sistemas de tubaxes roscadas e soldadas. Invitamos calorosamente tanto aos clientes novos como aos existentes a consultar e facer pedidos.

Conclusión

Escoller a unión de rosca feminina de Zhejiang Shenchi x soldadura a tope, fabricada con orgullo en China, significa escoller un deseño innovador, un rendemento fiable e un mantemento cómodo. Estamos ansiosos por asociarnos con atacadistas de todo o mundo para construír xuntos un futuro máis brillante.
