Conector para tubos de auga Pagoda tipo L

Tipos de produtos

Como fabricante profesional chinés de conectores de tubos de auga de pagoda tipo L, Shenchi ofrece dous tipos de produtos principais:

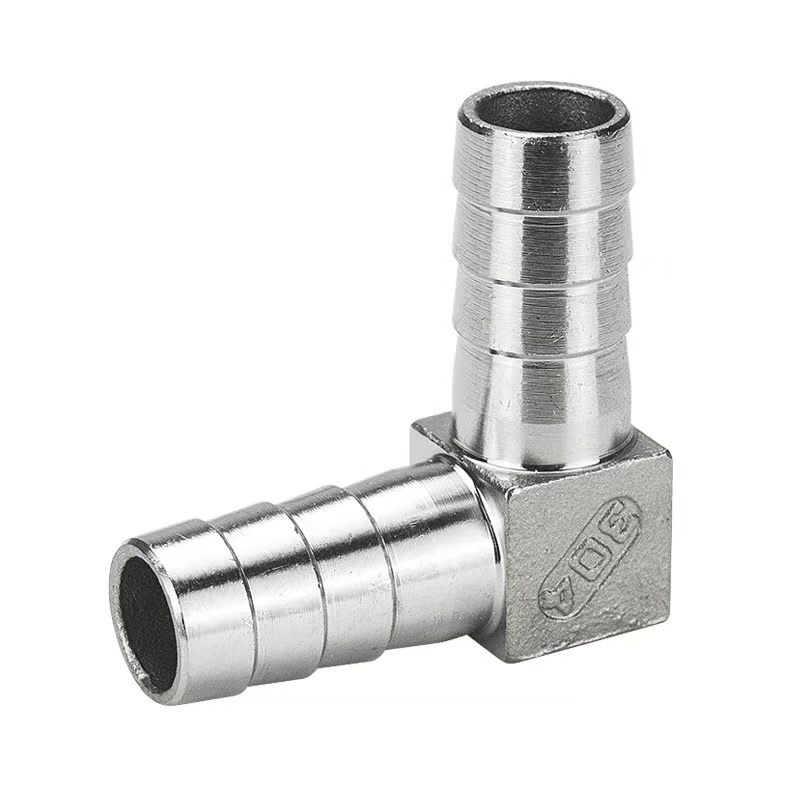

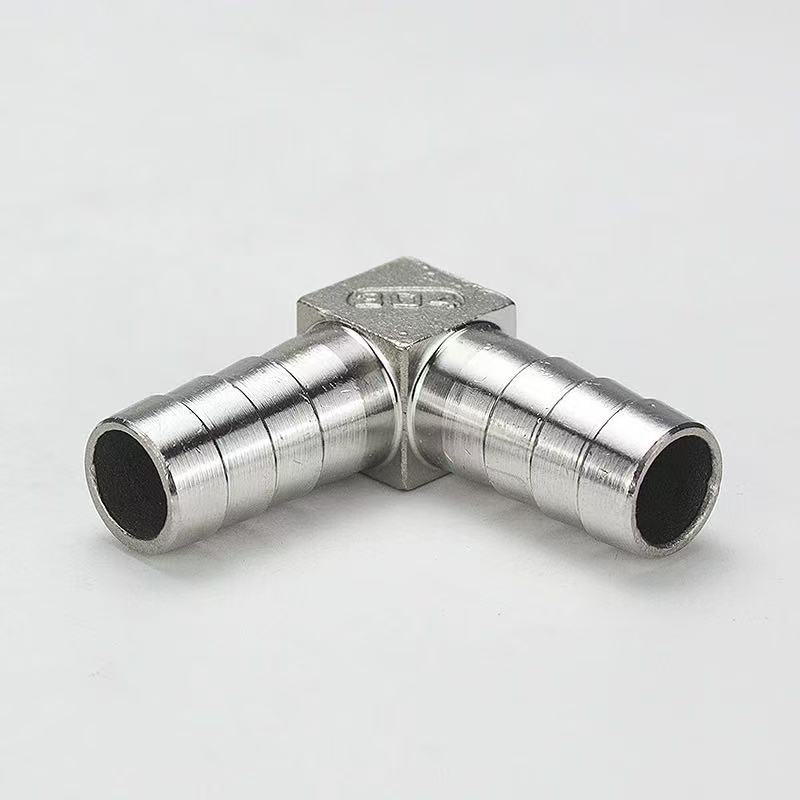

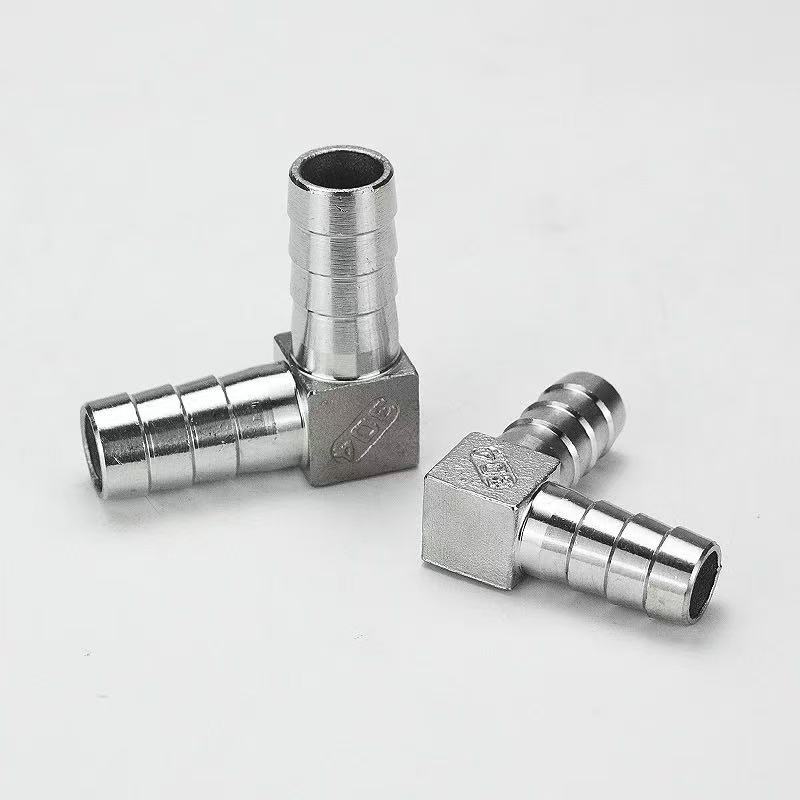

Conector para tubos de auga de pagoda tipo L: os dous extremos presentan unha estrutura de pagoda con púas, deseñada para crear unha conexión direccional de 90 graos entre dúas mangueiras flexibles.

Conector de pagoda roscado macho tipo L: un extremo presenta unha estrutura de pagoda con púas para conectarse a unha mangueira flexible, mentres que o outro extremo presenta roscas externas (macho), deseñadas para crear unha conexión direccional de 90 graos entre unha mangueira e un equipo cun porto roscado interno (femia).

Ambos os tipos presentan un deseño en ángulo de 90 graos con idénticas especificacións para os extremos da pagoda de púas. Están dispoñibles nunha variedade de materiais: aceiro inoxidable 304, aceiro inoxidable 316L ou latón. A distinción clave reside no método de conexión: o primeiro facilita unha conexión directa de mangueira a mangueira, mentres que o segundo facilita unha conexión transitoria entre unha mangueira e un equipo, ofrecendo así opcións de selección flexibles para adaptarse a varios escenarios de instalación.

Cal é a diferenza entre o conector de tubo de auga Pagoda de tipo L e o conector de pagoda roscado macho de tipo L?

Diferenza principal: o conector de tubos de auga Shenchi L-Type Pagoda presenta unha interface de dobre púas (ambos extremos son cabezas de pagoda con púas, deseñadas para conectarse directamente a mangueiras flexibles). O conector de pagoda roscado macho tipo L presenta unha rosca externa nun extremo e unha pagoda con púas no outro, deseñada para conectar unha mangueira flexible a un tubo ríxido ou corpo de válvula con rosca interna. Shenchi’Os conectores de tubos de auga de pagoda tipo L de alto rendemento están forxados en latón ou aceiro inoxidable 304/316L; a súa estrutura en ángulo recto de 90 graos é ideal para redirixir canalizacións. O deseño de dúas puntas garante un agarre firme e seguro—especialmente cando se combina con abrazaderas de mangueira—para evitar desprendementos e fugas. Estes accesorios ofrecen unha excelente resistencia á presión, á corrosión e ao envellecemento. A variante de aceiro inoxidable 316L é especialmente axeitada para ambientes altamente corrosivos, como aqueles que implican auga de mar ou procesamento químico. Fáciles de instalar, estes accesorios son ideais para conexións de mangueiras de baixa presión en fontanería, sistemas pneumáticos e aplicacións de fluídos industriais, ofrecendo unha estabilidade e durabilidade excepcionais.

Especificacións do produto

Instrucións de instalación

O conector de tubo de auga Pagoda tipo L da marca Shenchi, fabricado segundo os estándares nacionais, é fácil de instalar. Seguindo os pasos seguintes garante unha conexión fiable:

Paso 1: Corte de mangueira

Use un cortador de mangueira especializado para cortar o extremo da mangueira de forma recta e plana, evitando cortes en ángulo ou rebabas, para garantir un axuste perfecto contra as púas da pagoda. Para as mangueiras trenzadas ou reforzadas, recoméndase utilizar un método de corte en quente para selar os bordos e evitar o desgaste.

Paso 2: conexión final da pagoda

Insira a mangueira verticalmente no extremo da pagoda ata que a cara da mangueira faga contacto coa base da conexión da pagoda. As púas da pagoda presentan un deseño escalonado que crea múltiples aneis de selado unha vez que se introduce a mangueira. Para aplicacións de alta presión, asegure a conexión mediante unha abrazadeira de mangueira de aceiro inoxidable ou un clip de resorte; a abrazadeira debe situarse entre a segunda e terceira espigas da pagoda.

Paso 3: conexión de extremo roscado

Seleccione o método de selado axeitado para o extremo roscado en función das súas especificacións: as roscas G (roscas de tubos paralelos) requiren unha xunta de goma ou cobre para selado; As roscas NPT ou R (roscas de tubos cónicos) requiren envolver de 3 a 5 voltas de cinta de selado de roscas de PTFE antes de apertalas. Ao apretar, aplique a chave no corpo hexagonal do accesorio para evitar que o par se transmita ao punto de conexión da mangueira.

Paso 4: proba de presión

Ao completar a instalación, realice unha proba de presión estática a 1,5 veces a presión de traballo do sistema. Se non se observan fugas despois de manter esta presión durante 3 minutos, o conxunto está listo para o seu uso. O procedemento de instalación do conector Pagoda roscado macho tipo L correspondente desta serie é idéntico, só se diferencia no tipo de rosca, o que permite unha selección flexible en función dos requisitos específicos da interface.

Campos de aplicación

1. Equipos de tratamento de augas

O conector de tubo de auga Pagoda tipo L está deseñado para conexións direccionais de 90 graos entre tubos de PE e PU en purificadores de auga, suavizadores de auga e sistemas de ósmosis inversa (RO). Cando se fabrica en aceiro inoxidable 316L, cumpre os requisitos sanitarios de calidade alimentaria. Un conector pagoda roscado macho tipo L complementario da mesma serie está dispoñible para aplicacións nas que a interface do equipo presenta unha rosca interna (femia).

2. Sistemas de automatización pneumática

Úsase para enrutar tubos pneumáticos en compresores de aire, colectores de válvulas pneumáticas e liñas de montaxe automatizadas. A súa estrutura en forma de L conserva o espazo interno do equipo, mentres que a compatibilidade con pinzas de conexión rápida facilita a rápida montaxe, desmontaxe e mantemento.

3. Sanitarios e Electrodomésticos

Conecta mangueiras de entrada de auga para baños intelixentes, lavalouzas, lavadoras e aparellos similares. Cando se constrúe en latón, o conector de tubos de auga Pagoda tipo L ofrece unha excelente condutividade térmica, polo que é adecuado para liñas de auga quente. O conector Pagoda roscado macho tipo L está deseñado para acomodar unha gama máis ampla de estándares de interface que se atopan nos equipos importados.

4. Sistemas industriais de refrixeración e lubricación

Aplicado en liñas de refrixeración de máquinas ferramenta e sistemas de lubricación hidráulica. A construción de aceiro inoxidable proporciona unha resistencia á corrosión superior, permitindo un rendemento fiable en ambientes esixentes que inclúen néboa de aceite, fluídos de corte e condicións de operación complexas similares.
