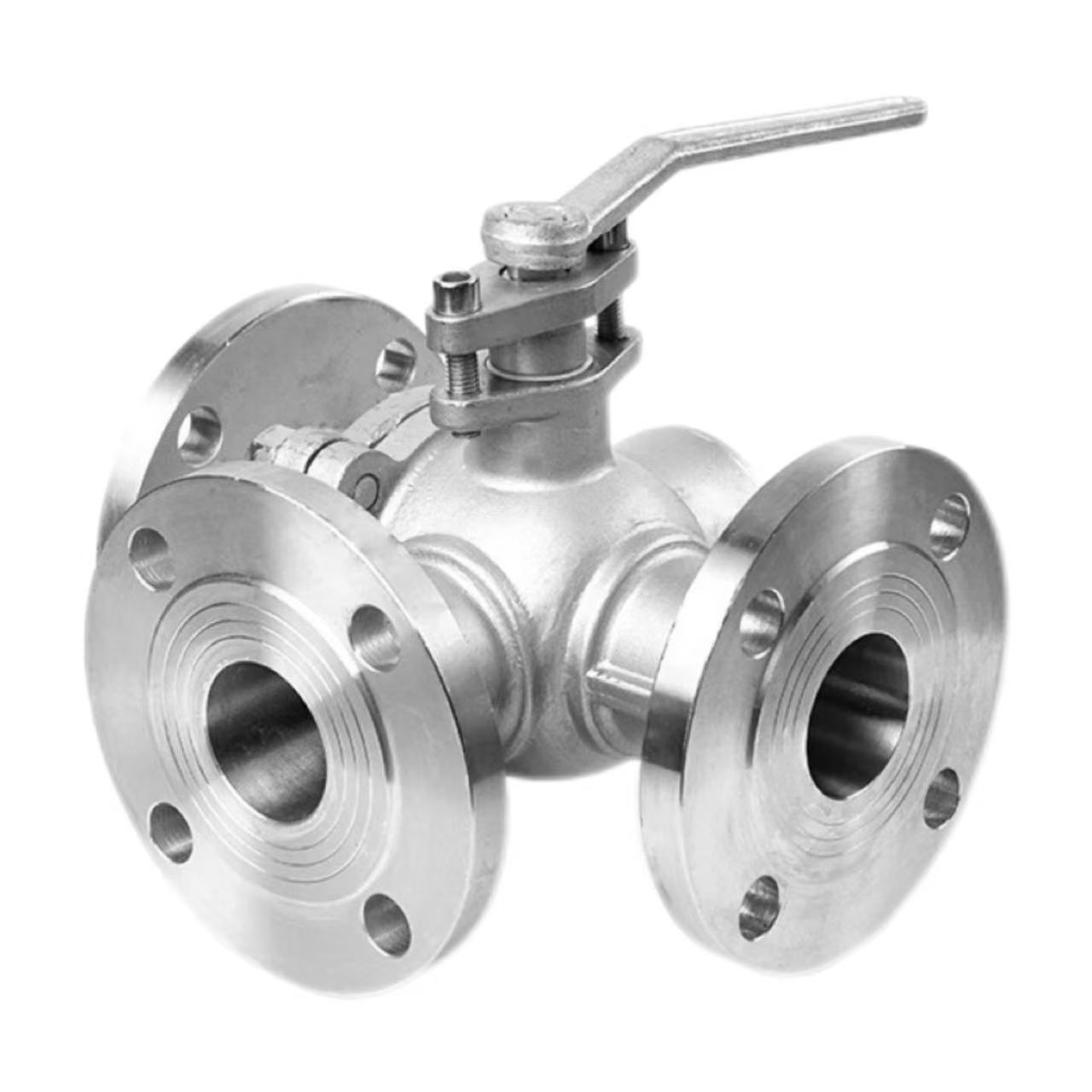

Válvula de bola con brida de tres vías

Principio de funcionamento

O principio de funcionamento da válvula de bola de brida de tres vías resistente á corrosión da fábrica de Shenchi baséase nas canles en forma de L ou en forma de T cortadas na bola. A bóla colócase no centro do corpo da válvula e rótase por medio dun mango. Cando a bola xira, as canles alíñanse ou desprázanse das diferentes portas da válvula, realizando a conmutación, fusión ou división da dirección do fluxo medio.

Bola en forma de L:

 A rotación de 90° permite que o medio cambie da entrada a calquera saída, axeitado para invertir escenarios cunha entrada e dúas saídas ou dúas entradas e unha saída, como subministrar líquido alternativamente a dous reactores.

Bola en forma de T:

A rotación de 180° permite que os tres portos se conecten simultáneamente ou se interconecten dous portos calquera, axeitado para mesturar dous medios e despois emitir (fusión) ou dividir un medio en dúas saídas (dividir), como nos sistemas de mestura de auga quente e fría de aire acondicionado.

Parámetros do produto:

Nome do produto: válvula de bola con brida de tres vías	Especificacións: (1/8"-4") DN6-DN100
Presión nominal: PN16	Material do corpo: WCB, SUS304 (CF8), SUS316L (CF3M)
Estándares: ANSI, BS, DIN, ISO, JIS	Temperatura aplicable: -20 ℃ ~ + 150 ℃ (estándar), ata + 350 ℃ (temperatura alta), ata -196 ℃ (temperatura baixa)
Material metálico interno: WCB, SUS304 (CF8), SUS316L (CF3M)	Temperatura media: temperatura alta, temperatura baixa, temperatura media, temperatura normal
Método de operación: manual	Selos: EPDM, PPL
Método de conexión: conexión de brida	Aplicacións: auga, aire, gas, aceite, líquidos, etc.
Orixe: China	Mostra: mostras dispoñibles

Vantaxes da conexión de brida:

As válvulas de bola con brida de 3 vías Shenchi utilizan conexións de brida. En comparación coas conexións roscadas, as conexións de brida ofrecen unha maior resistencia á presión; a clasificación PN16 pode soportar de forma estable unha presión de 1,6 MPa. A desmontaxe é conveniente, facilitando a inspección e o mantemento regulares da canalización. Garantíase un selado fiable; a xunta da brida e os parafusos traballan xuntos para eliminar o risco de fugas. Adecuado para tuberías de gran diámetro; para diámetros superiores a DN50, onde as conexións roscadas son difíciles, as bridas son a opción estándar. Shenchi, un fabricante chinés de válvulas de bola con bridas de 3 vías, ofrece bridas conformes aos estándares ANSI, BS, DIN e JIS, para satisfacer as necesidades dos clientes globais.

Punto clave da instalación 1: aliñación da brida

Aliñación da brida Ao instalar a válvula de bola de brida de tres vías Shenchi, as caras das bridas deben estar aliñadas. As dúas bridas deben ser paralelas e concéntricas, sen que a desviación supere o rango permitido da xunta da brida. Forzar o aliñamento dos parafusos provocará a deformación do corpo da válvula, afectando a rotación da bola e o rendemento de selado. Despois do aliñamento, a xunta debe colocarse no centro e non debe estar compensada. Unha válvula de bola de brida de tres vías de baixo prezo non equivale a baixa calidade; Os produtos Shenchi ofrecen unha alta precisión e unha instalación máis sinxela. As válvulas de bola de brida de tres vías resistentes á corrosión teñen acabados de superficie de brida que cumpren os estándares, o que garante un selado máis fiable.

Segundo punto de instalación: aperte dos parafusos

Os parafusos das bridas deben axustarse en diagonal por etapas. Aplique torque gradualmente en 2-3 etapas, seguindo unha secuencia diagonal de 180°. Non presione un lado dunha soa vez, se non, a presión desigual sobre a xunta creará canles de fuga. O par de torsión dos parafusos debe cumprir os valores estándar; un aperte excesivo danará a brida ou os parafusos, mentres que un aperte insuficiente provocará un selado insuficiente. A fábrica de válvulas de bola de brida de 3 vías de Shenchi ofrece unha táboa de torque recomendada para que os instaladores poidan consultar. Estes puntos de instalación son cruciais para garantir un funcionamento sen fugas a longo prazo da válvula; siga estrictamente as especificacións.

Punto de instalación 3: Apoio e limpeza da canalización

Antes da instalación, débese limpar o interior da canalización para eliminar escorias de soldadura, limaduras de ferro, area e outras impurezas. Os obxectos estraños que entran na cavidade da válvula poden raiar a bola ou os selos, o que provoca fugas. A canalización debe estar apoiada de forma independente; a chave non debe soportar o peso da canalización. As válvulas de bola de brida en T de gran diámetro son pesadas; O afundimento da canalización pode descentrar a brida, danando o selo. As válvulas de bola de brida en T resistentes á corrosión están feitas de materiais WCB, SUS304 ou SUS316L, cun núcleo de chave de cobre ou aceiro inoxidable. Despois de completar os puntos de instalación, o mango debe xirar libremente sen atascos; entón a válvula está lista para o seu uso.
