Encaixe de púas para mamparo

Shenchi presenta accesorios de púas de alta calidade, deseñados especificamente para enrutar mangueiras a través de paneis de equipos ao tempo que proporcionan un selado fiable. Feitos de latón, aceiro inoxidable SUS304 e SUS316L, estes accesorios ofrecen unha forte resistencia á corrosión e son axeitados para unha ampla gama de condicións de traballo.

Estrutura do produto

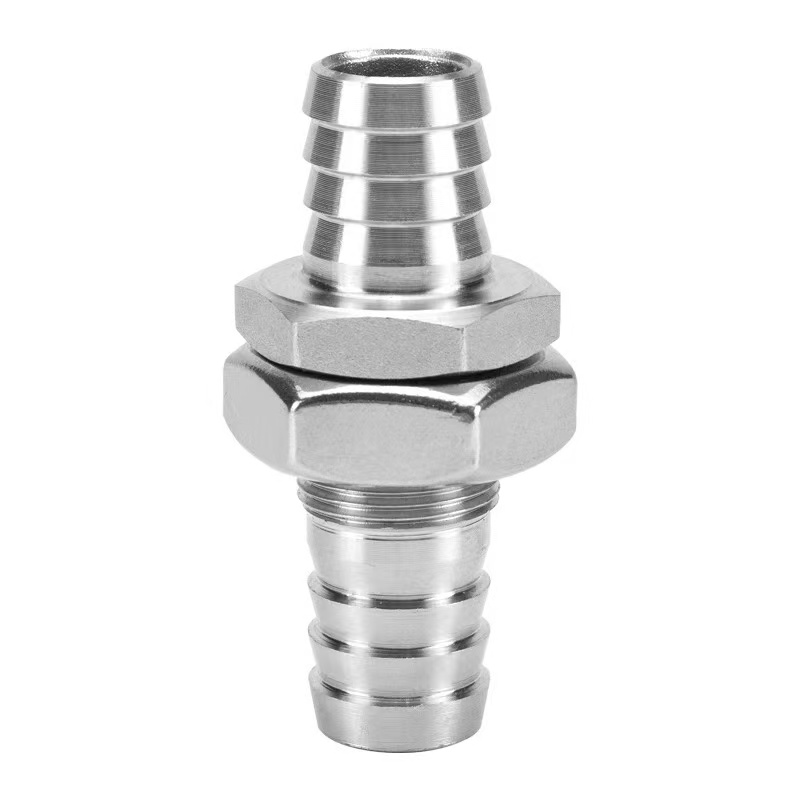

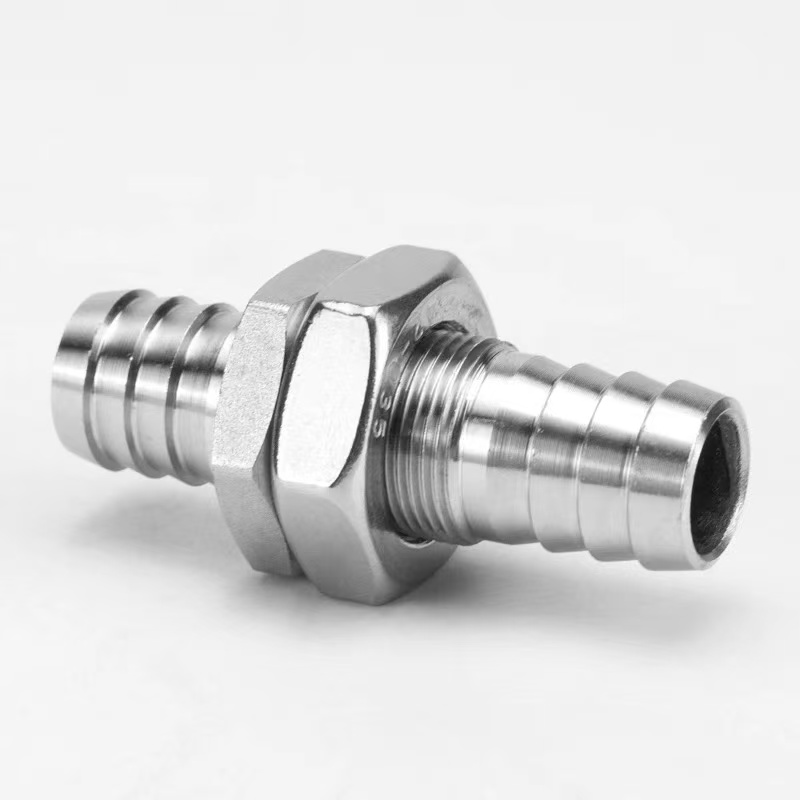

A estrutura do acoplamento con púas para mamparo inclúe roscas do mamparo, unha porca de bloqueo e conexións de mangueira con púas. Durante a instalación, só se require un orificio para o panel; apretando a porca completa o proceso de fixación e selado.

O extremo de púas presenta un deseño de ranura antideslizante, que garante unha conexión segura cando se usa cunha abrazadera de mangueira. Estes accesorios úsanse amplamente en armarios de control, equipos de tratamento de auga, instrumentos médicos e outros campos relacionados.

Especificacións do produto

Vantaxes estruturais

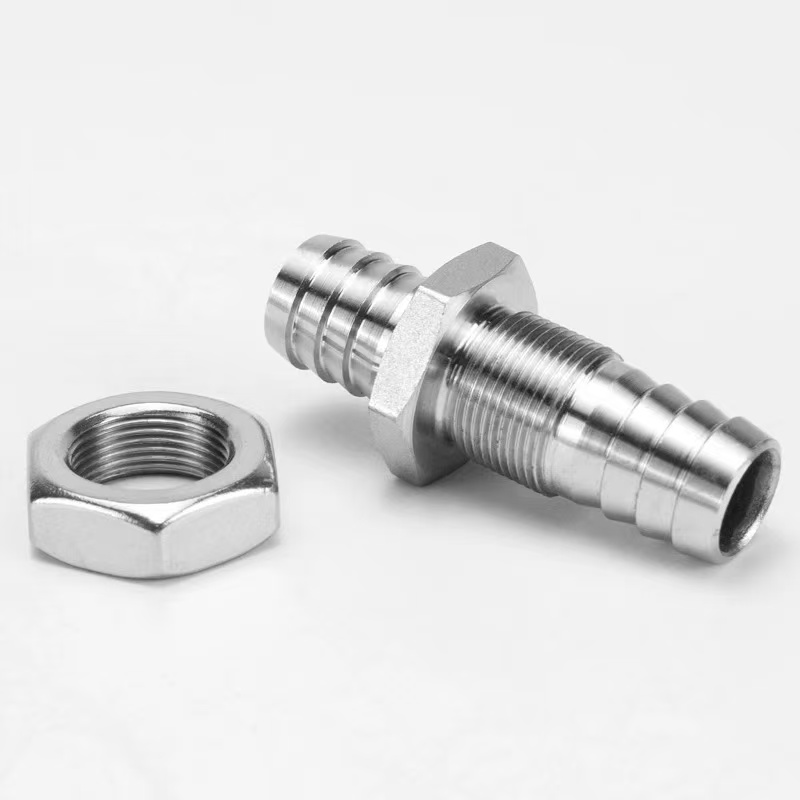

O acoplamento de púas Bulkhead é un accesorio de tubo deseñado especificamente para enrutar mangueiras a través de paneis de equipos, recintos ou anteparos mentres proporciona un selado fixo. A súa estrutura principal inclúe unha sección de rosca de anteparo, unha porca de bloqueo, unha xunta de selado e unha conexión de mangueira de púas. Durante a instalación, só é necesario facer un orificio do diámetro correspondente no panel. A sección de rosca do accesorio pásase polo orificio e a porca pértase dende o lado oposto para completar o proceso de fixación e selado.

1. Estrutura de fixación do tabique:A lonxitude da sección de rosca adáptase aos grosores de paneis comúns. Unha vez apertada a porca de bloqueo, forma unha fixación ríxida co panel, garantindo que o accesorio permaneza seguro mesmo baixo forzas de tracción externas.

2. Conexión da mangueira de púas:Un ou ambos os dous lados do panel presentan dentes cónicos con púas para inserir a mangueira e formar unha conexión selada cunha abrazadera de mangueira. O extremo de púas adopta un deseño de dobre ranura antideslizante, que ofrece unha resistencia á extracción significativamente maior que os accesorios comúns.

3. Sistema de selado:As xuntas de goma ou as juntas tóricas están previstas a ambos os dous lados do panel. Cando se aperta a porca, a xunta de selado comprime, conseguindo unha estanqueidade á auga e ao po na abertura do panel, cun grao de protección de ata IP65 ou superior.

Método de instalación

Os duradeiros accesorios de púas de Shenchi son fáciles de instalar. Pódese conseguir unha conexión segura e selada en só seis pasos:

Paso 1: Preparación do burato do panel

Fai un burato redondo correspondente no panel en función do diámetro exterior da sección de rosca. Asegúrese de que o bordo do burato estea liso e sen rebabas para evitar danar a xunta de selado.

Paso 2: Instale a xunta de selado

Deslice a xunta de selado de EPDM incluída na sección de rosca, premendo contra a base do accesorio. Se é necesario selado en ambos os lados do panel, coloque unha xunta a cada lado.

Paso 3: Inserir a través do panel

Insira a sección de rosca no orificio desde un lado do panel, asegurándose de que a base do encaixe entra en contacto co panel coa xunta de selado no medio.

Paso 4: aperte a porca de bloqueo

Atornille a porca de bloqueo na sección de rosca do lado oposto do panel e aperte gradualmente cunha chave inglesa. Par recomendado: 5–8 N·m para materiais de latón e 8–12 N·m para aceiro inoxidable. Manteña o corpo do accesorio parado durante o aperte.

Paso 5: Conecte a mangueira

Seleccione unha especificación na que o diámetro exterior da espiga sexa 0,5–1 mm maior que o diámetro interior da mangueira. Insira a mangueira verticalmente no extremo de púas ata que chegue á base. Para aplicacións de alta presión, use unha abrazadera de mangueira de aceiro inoxidable e fíxaa entre a segunda e a terceira punta.

Paso 6: Proba de integridade do selo

Realice unha proba de presión estática a 1,5 veces a presión de traballo. Se non hai fugas durante tres minutos, a instalación está cualificada.
